Máy đo – MTP 170/170L
Dải đo MTP 170: 170×300 mm
Dải đo MTP 170L: 170×380 mm
MTP là một máy đo được thiết kế để đo các bề mặt phẳng có kích thước lớn, mang lại độ chính xác tối đa trong việc kiểm soát chất lượng.
Hệ thống đo lường dễ sử dụng, đo lường nhanh, có thể đo nhiều sản phẩm cùng một lúc, đảm bảo độ chính xác và đo lường đầy đủ, giúp giảm đáng kể thời gian đo và nâng cao hiệu quả đo lường.
Tổng quan
MTP sử dụng một hệ thống quang học không tiếp xúc, bao gồm CCD và đèn biên dạng song song, quét phôi theo chiều dọc để hoàn thành phép đo kích thước.
Hệ thống tạo ra một hình ảnh có độ phân giải cao, sau đó sử dụng phần mềm mạnh mẽ để phân tích và đo lường nó.

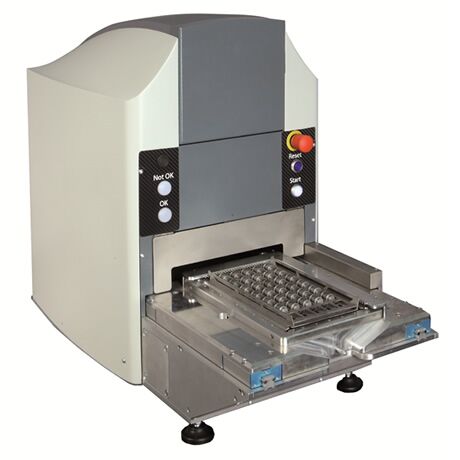

Máy MTP trong hình đang kiểm tra 35 chiếc máy tiện, và tất cả các phép đo có thể được hoàn thành trong vòng 10 giây. Máy được kết hợp với thiết bị thay đổi pallet để đo nhanh chóng.
Video sản phẩm
Phần mềm
1. Giao diện đồ họa trực quan tạo điều kiện thuận lợi cho công việc của người vận hành bằng cách phát hiện các mảnh chưa qua kiểm định, cũng như những mảnh nằm ngoài dung sai.
2. Chức năng tự động nhận dạng vị trí và hướng của các mảnh, định hướng tự động của các công cụ đo lường.
3. MTP tự động thu thập tất cả các dữ liệu cần thiết cho các mục đích thống kê và có khả năng tạo báo cáo cho từng phần đơn lẻ được đo.
4. Các phép đo: chiều dài, khoảng cách, góc, bán kính, tuyến tính, đối xứng, vuông góc, song song, đo chu vi, so sánh biên dạng được phát hiện với DXF.
Tính năng
Khung
MTP bao gồm khung nhôm chắc chắn tạo thành giàn cố định và bàn di động. Giá đỡ, được gắn trực tiếp trên khung chính của máy với các đường gân tăng cứng thích hợp, giữ máy ảnh và ống kính viễn tâm, để đảm bảo không có rung động ở mặt bên của máy ảnh.
Nguồn sáng
Bên dưới máy ảnh, bên trong khung chính của máy, là nơi đặt nguồn sáng với thấu kính viễn tâm để định hướng chùm ánh sáng trực tiếp đến máy ảnh.
Bàn đo
MTP được trang bị một bàn di động ngang. Giai đoạn được di chuyển bằng một hệ thống dây đai đặc biệt đảm bảo chuyển động trơn tru và ngăn các mảnh trượt trong quá trình đo. Bằng cách này, người vận hành có thể để nhiều bộ phận trên bàn mà không cần cố định chúng bằng kẹp hoặc đồ gá.
Giai đoạn có thể chiết xuất cung cấp khả năng tiếp cận ở ba mặt để dễ dàng xếp dỡ, đặc biệt trong trường hợp có nhiều phôi đo khi người vận hành sử dụng cả hai tay. Bàn đo thực hiện một chuyển động đơn và trơn tru dọc theo hướng Y. Điều này đảm bảo sự ổn định hơn trong mặt bằng của xưởng so với các máy có chuyển động X-Y. Bàn đo hoàn toàn thoát ra khỏi khu vực bảo vệ để có thể tiếp cận tự do từ phía trên cực kỳ hữu ích trong trường hợp xếp dỡ tự động.
