Tổng quan

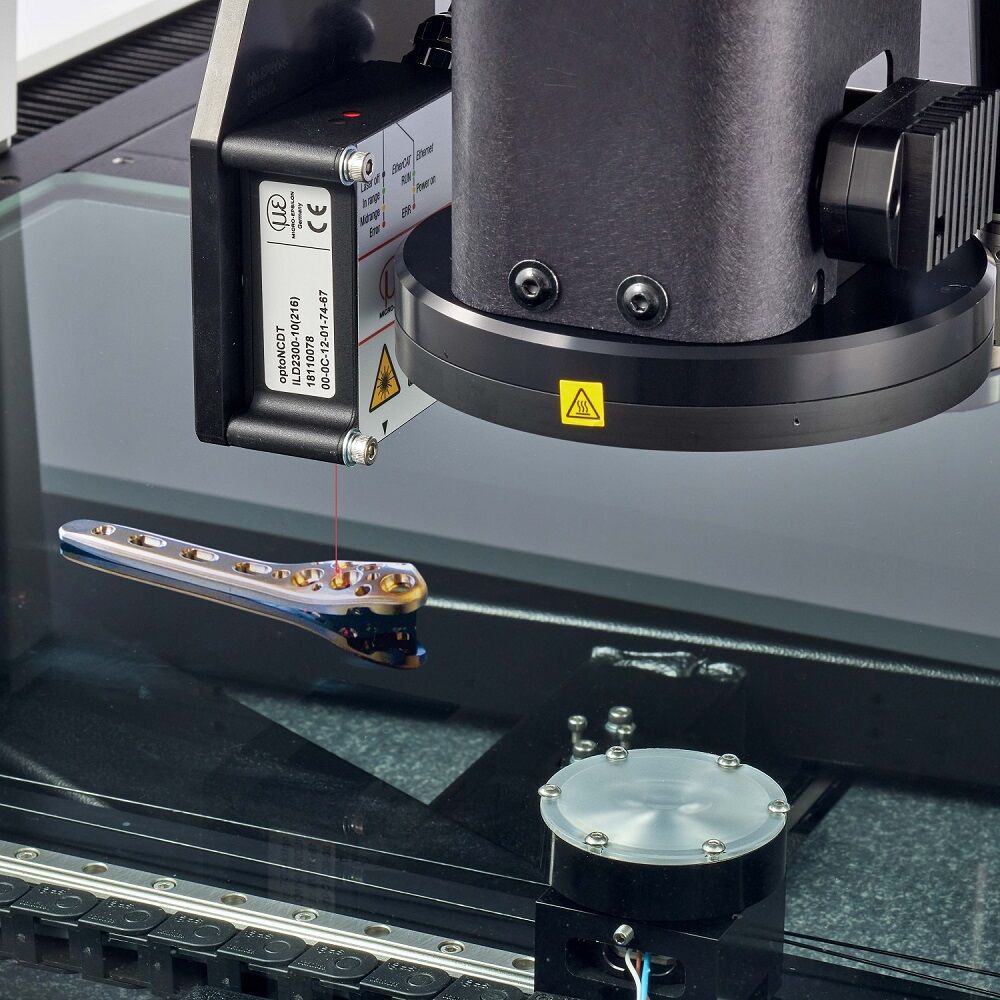

Cảm biến laser chiếu một điểm sáng có thể nhìn thấy trên bề mặt của linh kiện được kiểm tra và tín hiệu laser được phản xạ từ bề mặt của linh kiện đến cảm biến. Khi khoảng cách giữa cảm biến và linh kiện đo thay đổi, góc phản xạ laser thay đổi tương đối, điều này làm cho vị trí hình ảnh trên phần tử cảm quang trong cảm biến thay đổi tương đối.
Khi thao tác thiết bị đo hình ảnh Micro-Vu, bạn có thể sử dụng đầu dò laser để thực hiện đo chiều cao, lấy nét nhanh, đo độ phẳng của linh kiện và bạn cũng có thể chỉnh sửa chương trình để thực hiện phép đo tự động. Chức năng chính của nó là hỗ trợ thiết bị đo hình ảnh hoàn thành phép đo các kích thước đặc biệt.
Bảng thông số kỹ thuật
Căn cứ vào vật liệu và mục đích sử dụng khác nhau, có 2 loại laser:
Model |
LSM4-10 |
LSM4-2 |
Measuring range |
10 mm |
2 mm |
SMR/MMR/EMR |
30/35/40 mm |
24/25/26 mm |
Light Spot Diameter |
75×85/32×45/110×160 μm |
55×85/23×23/35×85 μm |
Linearity |
<±2 μm |
<±0.6 μm |
Resolution |
0.15 μm |
|
Modes |
Diffuse (Rough Surface), Specular (Reflecting Surface) |
|
Application |
Offers a comfortable working distance and measurement range, which makes this sensor suitable for measurements of a variety of parts. |
Capable of doing higher accuracy measurements. Has a small diametrical spot size which benefits small feature measurements. |
Ghi chú :
1. Mức độ an toàn của laser: Mức độ 2; không nhìn thẳng trực tiếp vào chùm tia.
2. Áp dụng cho các dòng máy : Vertex 261, 341, 342; Excel 511, 512, 701, 702, 704.
3. SMR = điểm bắt đầu của dải đo; MMR = điểm giữa của dải đo; EMR = điểm cuối của dải đo.
Phần mềm
Phần mềm đo InSpec bao gồm chức năng laser, tích hợp hoàn hảo giữa hệ thống laser và hình ảnh.
Trong phần mềm InSpec, việc sử dụng laser cũng tương tự như việc sử dụng bất kỳ công cụ hình ảnh khác.
Hệ thống đo laser
Tính năng
Đo không tiếp xúc, không mài mòn, chống nhiễu.
Khoảng cách lắp đặt lớn, có thể hoàn thành nhiệm vụ đo bề mặt đặc biệt.
Điểm đo chiếu sáng nhỏ, thích hợp để đo chính xác các bộ phận nhỏ và tinh tế.
Hiệu quả đo cao, đo động kịp thời với tốc độ cao.
Ứng dụng

Nâng cấp dây chuyền sản xuất đo lường | Robot tự động xếp và dỡ hàng

Ứng dụng lập bản đồ màn hình Knotless | Máy đo chính xác cao Micro-Vu

Ứng dụng trong đo lường tế bào quang điện | Máy đo quang học chính xác cao Micro-Vu
