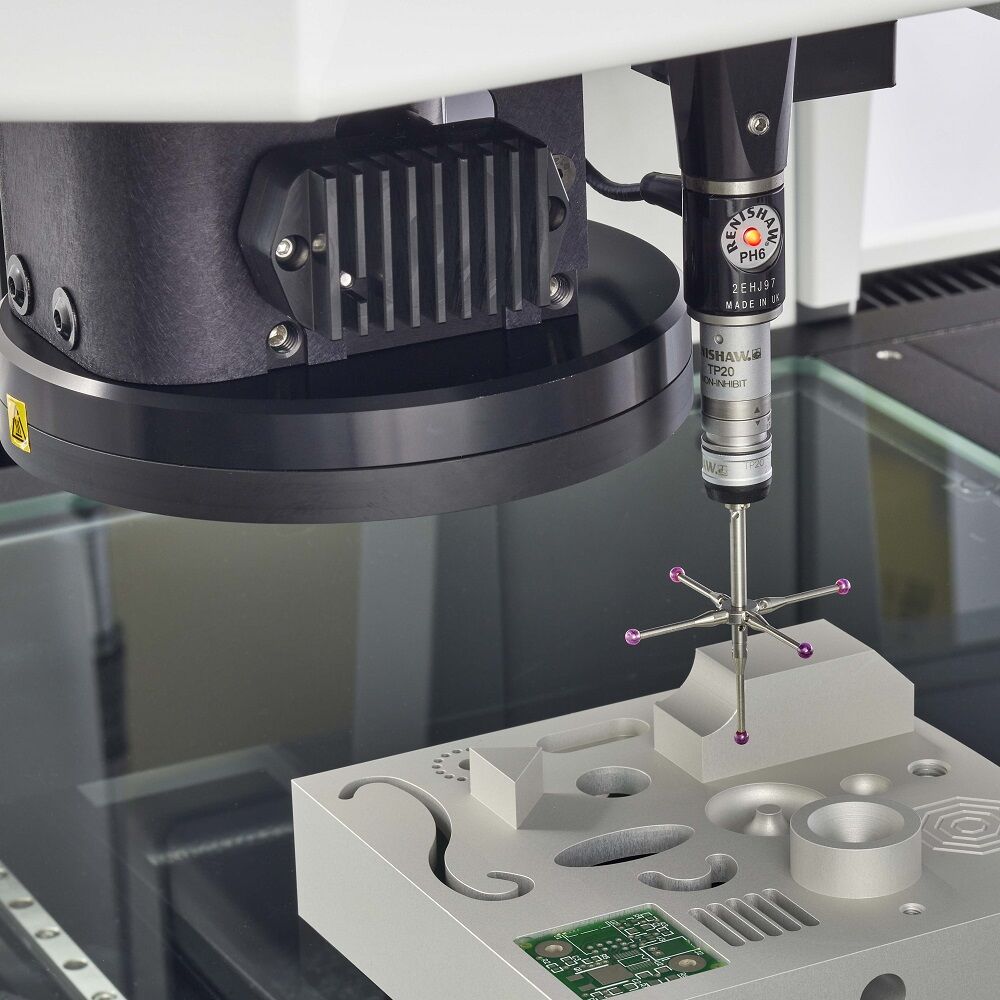

Đầu dò cảm ứng
Dùng để đo kích thước các rãnh hoặc lỗ bên của sản phẩm
Hệ thống đầu dò có thể được tùy chọn thêm vào hệ thống đo hình ảnh của Micro-Vu để xây dựng một hệ thống đo lường đa cảm biến nhằm hỗ trợ thiết bị đo hình ảnh hoàn thành một số phép đo kích thước đặc biệt.
Tổng quan
Hỗ trợ thiết bị đo hình ảnh hoàn thành một số phép đo kích thước đặc biệt, bao gồm:
1. Đo chiều cao: lợi dụng Tính năng đo chiều cao của đầu đo để đo sự chênh lệch chiều cao của bề mặt linh kiện.
2. Đo hình cầu và hình trụ: lợi dụng điểm tiếp xúc đa hướng của đầu đo để đo những vị trí mà tầm nhìn không thể đo được.
3. Đo độ phẳng: lợi dụng Tính năng đo chiều cao và tốc độ đo nhanh của đầu đo để đo độ phẳng của bề mặt linh kiện một cách nhanh chóng.
Bảng thông số kỹ thuật
Một loạt các lực kích hoạt cho phép hoạt động của đầu dò đáp ứng đầy đủ các yêu cầu đo lường.
|
Touch Probe Kit |
SF |
MF |
EF |
Vertex 261 |
Vertex 341 |
Vertex 342 |
Excel 511 |
Excel 512 |
Excel 701 |
Excel 702 |
Excel 704 |
|
TP20-2 |
√ |
√ |
√ |
√ |
√ |
||||||
|
TP20-4 |
√ |
√ |
√ |
√ |
√ |
√ |
|||||
|
TP20-4+ |
√ |
√ |
√ |
√ |
√ |
||||||
|
TP20-6 |
√ |
√ |
√ |
√ |
√ |
||||||
|
TP20-6+ |
√ |
√ |
√ |
√ |
√ |
√ |
|||||
|
TP200-2 |
√ |
√ |
√ |
√ |
|||||||
|
TP200-4 |
√ |
√ |
√ |
√ |
√ |
||||||
|
TP200-4+ |
√ |
√ |
√ |
√ |
|||||||
|
TP200-6 |
√ |
√ |
√ |
√ |
√ |
||||||
|
TP200-6+ |
√ |
√ |
√ |
√ |
Ghi chú:
1. Lực đo tiêu chuẩn TP20-SF: XY: 0,08N / Z: 0,75N
Lực đo trung bình TP20-MF: XY: 0,1N / Z: 1,9N
Lực đo cao TP20-EF: XY: 0,1N / Z: 3,2N
Lực đo tiêu chuẩn TP200-SF: XY: 0,02N / Z: 0,07N
2. Độ chính xác của đầu dò phụ thuộc vào kích thước của bút cảm ứng.
3. TP20 và TP200 không thể sử dụng cùng lúc trên cùng một giá thay thế.
Phần mềm
Phần mềm đo lường InSpec bao gồm chức năng của đầu dò tiếp xúc 3D, tích hợp hoàn hảo đầu dò và hệ thống hình ảnh.
Trong phần mềm InSpec, việc sử dụng đầu dò tương tự như việc sử dụng bất kỳ công cụ hình ảnh nào.
Giao diện phần mềm
Tính năng
1. Sự kết hợp của hệ thống đo lường hình ảnh và hệ thống đầu dò tiếp xúc phù hợp với các dòng máy Vertex và Excel.
2. Một loạt các mô-đun thăm dò có thể đáp ứng nhu cầu của các ứng dụng đo lường khác nhau.
3. Nhiều giá đỡ thay thế đầu dò, có thể tự động thay thế đầu dò một cách nhanh chóng mà không cần hiệu chuẩn lại.
4. Phần mềm InSpec cung cấp giao diện thiết bị đầu dò trực quan, hiệu chuẩn đầu dò tự động và giá thay thế đầu dò.
